Opções de terminais para ligações flexíveis de sensores

Tipos de terminação essenciais para sensores industriais de temperatura e humidade

No mundo preciso do sensoriamento industrial, uma conexão confiável é tão crítica quanto uma medição precisa. A escolha da terminação — o ponto final da sonda de temperatura ou do cabo do sensor de umidade temperado — é uma decisão vital impactando o desempenho, durabilidade e facilidade de instalação do sensor. Na Manfri, fabricamos nossos sensores de alta precisão com uma gama de opções de terminação profissional para garantir uma integração perfeita em qualquer sistema, desde ambientes industriais severos até configurações de laboratório sofisticadas.

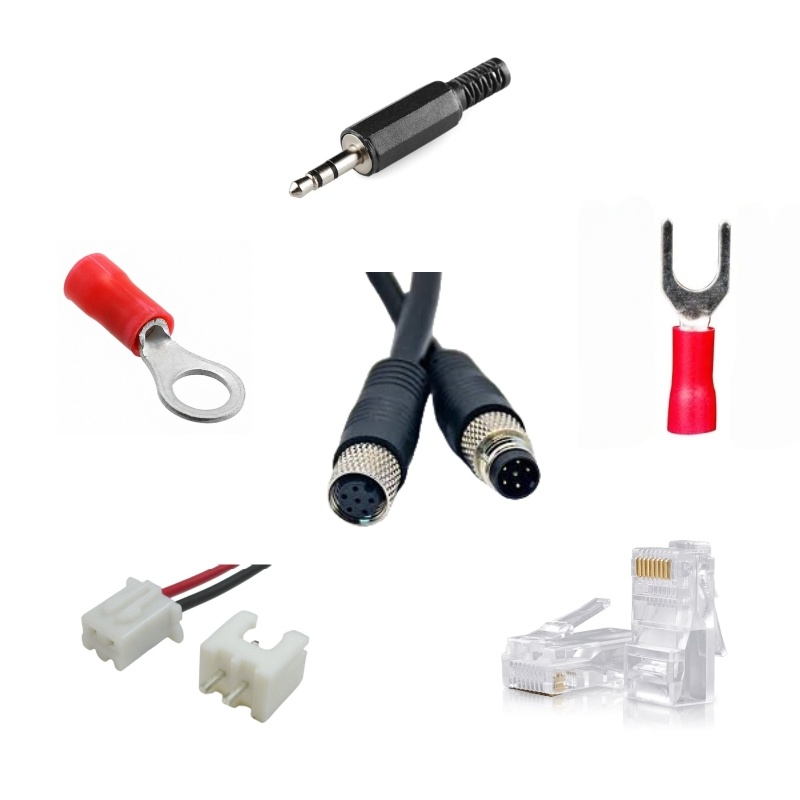

Aqui estão os tipos de terminais de fiação mais comuns e confiáveis que oferecemos para o nosso sensor de temperatura ao longo da umidade lateral e sensor de temperatura :

1. Fios nus / Cabos em espiral

A opção mais simples e flexível. Estas são extremidades de arame descascadas e estanhadas, prontas para conexão direta.

✅ Ideal para:  Instalações personalizadas, fiação permanente em blocos terminais de parafuso, painéis de controle, e Sistemas PLC onde a relação custo-benefício é fundamental.

✅ Principal vantagem:  Máxima flexibilidade para OEMs e instaladores.

2. Terminais em forma de pá ou anel pré-crimpados

Uma atualização segura de fios nus, estas características isolado, terminais de metal crimped.

✅ Ideal para:  Criando conexões resistentes à vibração e confiáveis para fontes de alimentação, controladores e módulos de relé sem a necessidade de solda.

✅ Principal vantagem: Maior estabilidade mecânica e instalação mais rápida.

3. M8 & M12 Conectores circulares (padrão da indústria)

O padrão de excelência para conectividade robusta de sensores industriais. Estes conectores circulares roscados proporcionam uma mistura excepcional de confiabilidade e proteção ambiental.

✅ Ideal para:  Automação de fábrica, controle de processo e aplicações que exigem proteção de entrada IP67 ou IP68 contra umidade, poeira, óleos e produtos químicos. Perfeito para alimentos e bebidas áreas de processamento, produção farmacêutica e de lavagem.

✅ Principal vantagem: Inigualável durabilidade, alta resistência à vibração e capacidade de desconexão rápida. Os conectores M12 são conhecidos pelo seu uso na comunicação IO-Link para sensores inteligentes.

4. Conectores do tipo JST

Conectores plásticos compactos, leves e econômicos comuns em eletrônicos.

✅ Ideal para: Fiação interna de dispositivo, fabricação de equipamentos OEM, aparelhos de consumo e aplicações restritas ao espaço com condições ambientais benignas.

✅ Principal vantagem: Design discreto e funcionalidade simples do tipo «plug-and-play».

5. RJ45, RJ11 Conectores Ethernet

Essencial para soluções de sensoriamento em rede e prontas para IIoT. Este LAN jack padrão permite a comunicação digital e Power-over-Ethernet (PoE).

✅ Ideal para:  Aplicações industriais da Internet das Coisas (IIoT), sistemas HVAC inteligentes e gerenciamento de edifícios onde sensores são nós em uma rede digital.

✅ Principal vantagem:  Permite monitoramento de temperatura e umidade digitais e configuração remota em um único cabo.

6. Fichas para aviação de alta resistência

Para as aplicações mais exigentes. Estes conectores circulares grandes e ultra-robustos são projetados para condições extremas.

✅ Ideal para:  Ambientes marinhos, máquinas pesadas, mineração e setores de energia onde o choque extremo, vibração e os mais altos níveis de vedação ambiental (IP68/IP69K) são necessários.

✅ Principal vantagem:  Resistência mecânica suprema e a capacidade de combinar potência, sinal e dados em uma única unidade robusta.

7. 2.5mm e 3.5mm - Fichas de ligação CC
Conectores de potência coaxiais padrão que fornecem conectividade de potência CC segura. Estes plugs compactos apresentam um pino central para tensão positiva e uma manga externa para conexão ao solo.

✅ Ideal para:  Dispositivos de sensores de baixa potência, equipamentos de medição portáteis e monitores ambientais de classe comercial que exigem entrada de energia DC simples.

✅ Principal vantagem:  Tamanho compacto, disponibilidade generalizada e solução de fornecimento de energia econômica para várias compatibilidades de adaptador AC/DC.

Escolher a terminação adequada para a sua aplicação

A seleção do conector ideal é crucial para a integridade do sistema. Considere estes fatores:

● Condições ambientais:  Sua aplicação requer conectores de sensor impermeável (IP67/IP68) ou classificações à prova de explosão?

● Vibração e tensão: Em ambientes de alta vibração, conectores roscados de sensores M12 ou plugues de aviação são essenciais.

● Protocolo de dados:  Você está usando sinais analógicos, sensores digitais IO-Link ou sistemas baseados em Ethernet? O protocolo dita o tipo de conector (por exemplo, M12 para IO-Link, RJ45 para Ethernet).

● Instalação e Manutenção: Com que frequência o sensor será desconectado? Conectores circulares de desconexão rápida melhoram a eficiência de manutenção.
