MANFRI · SOLUÇÕES DE SENSORES

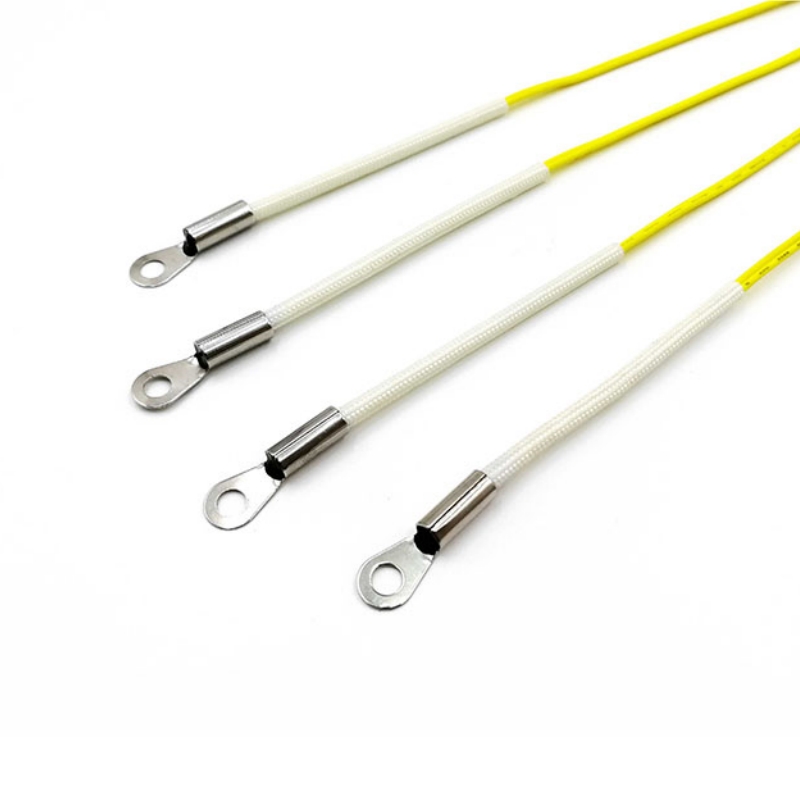

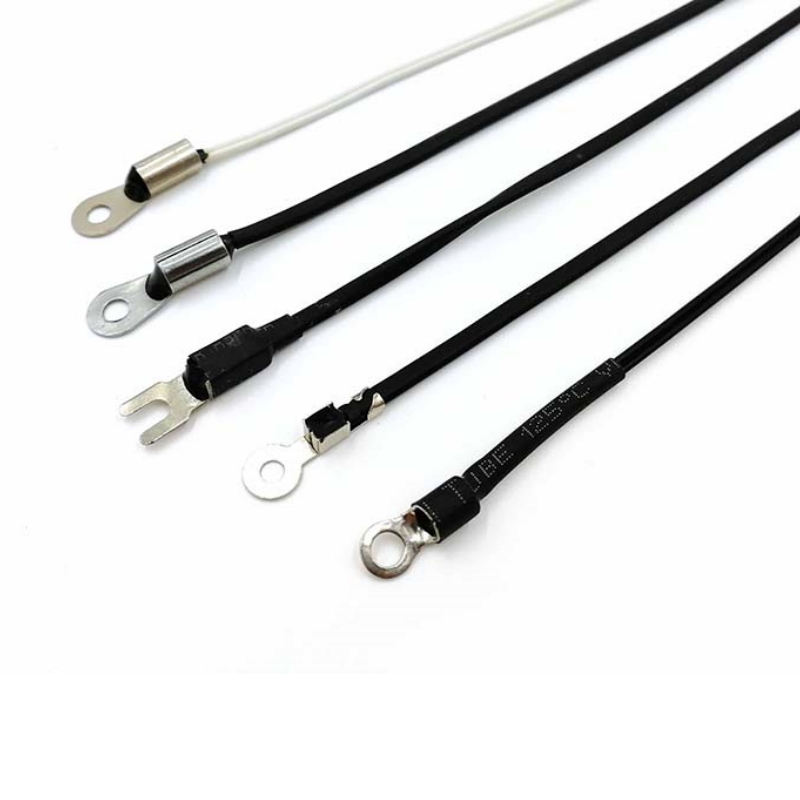

Sensor de temperatura com termístor NTC 5kΩ — Terminal de anel, Conector 2.5mm
• Design com terminal em anel para uma fácil instalação à superfície
• Saída de resistência estável para uma monitorização fiável
• Construção resistente para um funcionamento a longo prazo
• Estão disponíveis configurações flexíveis de cabos e conectores
• São suportados valores de resistência e designs personalizados
• HVAC, Controlo de temperatura para eletrodomésticos e aplicações industriais
Estão disponíveis sondas, cabos e conectores personalizados.
Explore as nossas capacidades de personalização →
Explore as nossas capacidades de personalização →

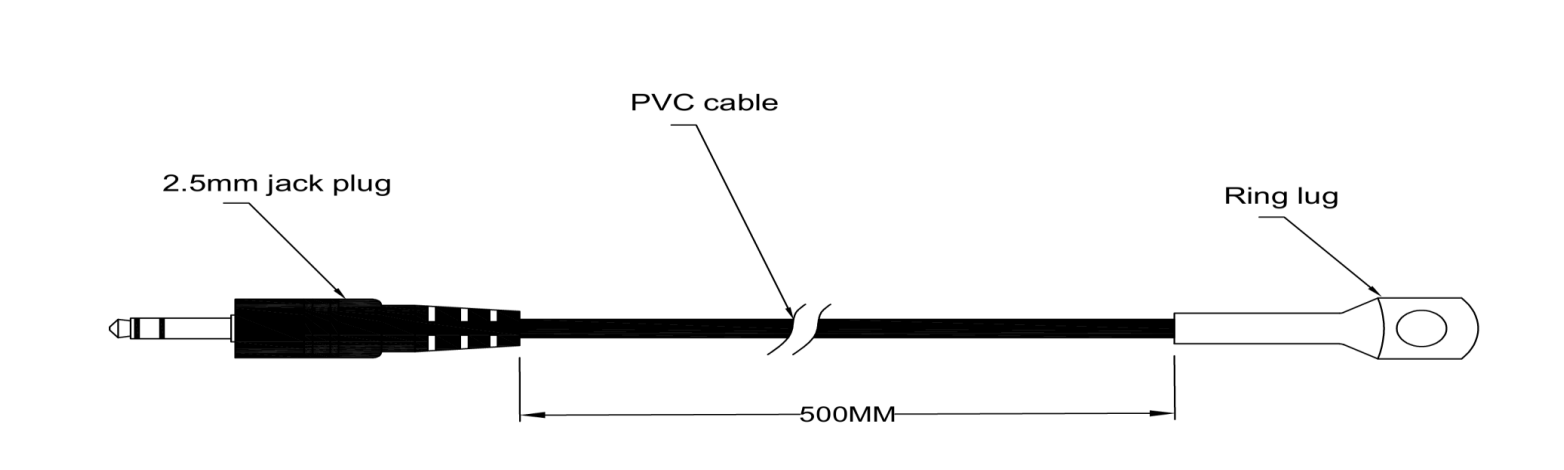

Desenho mecânico
Dados técnicos
Elemento sensor: NTC 5KΩ@25°C B25/50 ≈ 3950K
Tolerância do sensor: ±1%, ±2.5%, ±5% (a 25°C)
Intervalo de temperatura de funcionamento: –40～125 °C
Caixa do sensor: Aço inoxidável, tipo «Lug»
Cabo: cabo PVC
Terminação: conector DC de 2.5mm
Opções disponíveis
|
Cabo |
Cabo de PVC, cabo TPE, cabo de silicone, cabo trançado de aço inoxidável, cabo PTFE, cabo FEP, cabo PFA, cabo Shielded |
|
Comprimento do cabo |
100 mm – 1000 mm, comprimentos personalizados disponíveis mediante pedido |
|
Conector / Terminação |
2.5 mm / 3.5 jack de áudio mm, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conectores XH / PH / SM / JST, 5557 Conector (Molex KK), Terminal de pá de garfo, Terminal de anel, Terminal de pin |
|
Habitação |
Caixa sobremoldada, caixa de tubo de aço inoxidável de ponta fechada (SS304 / SS316), caixa roscada de parafuso, caixa de mola carregada. Suporte de anel, carcaça de montagem de superfície, carcaça de agulha |
|
Elementos dos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 100KΩ |
