MANFRI · SOLUÇÕES DE SENSORES
Sensor de temperatura RTD PT100 — Transmissor 4–20mA e fixação magnética
• Montagem magnética para uma fácil instalação do equipamento
• 4–20Saída em mA para uma transmissão de sinal fiável
• Desempenho estável de RTD com elevada repetibilidade
• Construção robusta para funcionamento fiável a longo prazo
• Opções personalizadas de sondas, cabos e ligações
• Automação Industrial, HVAC e Controlo de Processos
Estão disponíveis sondas, cabos e conectores personalizados.
Explore as nossas capacidades de personalização →
Explore as nossas capacidades de personalização →

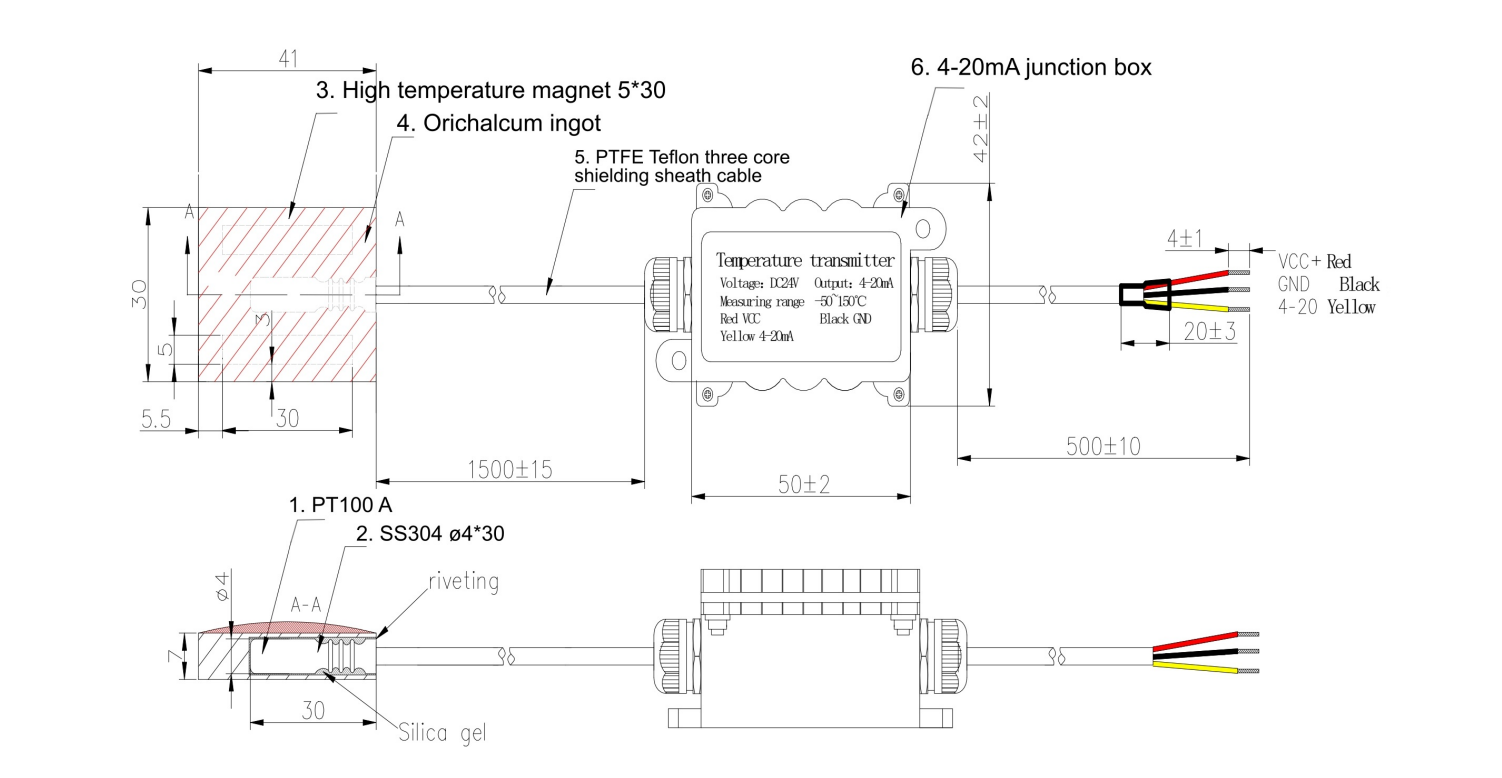

Desenho mecânico
Dados técnicos
Elemento sensor: PT100 RTD (IEC 60751)
Precisão do sensor: IEC 60751 Classe A: ±(0.15°C + 0.002 × temperatura)
Intervalo de temperatura de funcionamento: -50°C a +2°C00
Caixa do sensor: Caixa de montagem superficial
Cabo: cabo «PTFE»
Terminal: Nenhum (descascado e estanhado)
Opções disponíveis
|
Cabo |
Cabo trançado de aço inoxidável, cabo TPE, cabo XLPE, cabo PTFE, cabo FEP, cabo PFA, Cabo Fiberglass, cabo isolado mineral |
|
Comprimento do cabo |
100 mm – 1000 mm, comprimentos personalizados disponíveis mediante pedido |
|
Conector / Terminação |
2.5 mm / 3.5 jack de áudio mm, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conectores XH / PH / SM / JST, 5557 Conector (Molex KK), terminal de pás de garfo |
|
Habitação |
Caixa sobremoldada, caixa de tubo de aço inoxidável de ponta fechada (SS304 / SS316), caixa roscada de parafuso, caixa de mola carregada. Suporte de anel, carcaça isolada mineral, carcaça de montagem de superfície, carcaça montada na cabeça. Caixa de agulhas |
|
Elementos dos sensores |
PT100 RTD (IEC 60751),PT1000 RTD (IEC 60751) |
