MANFRI · SOLUÇÕES DE SENSORES

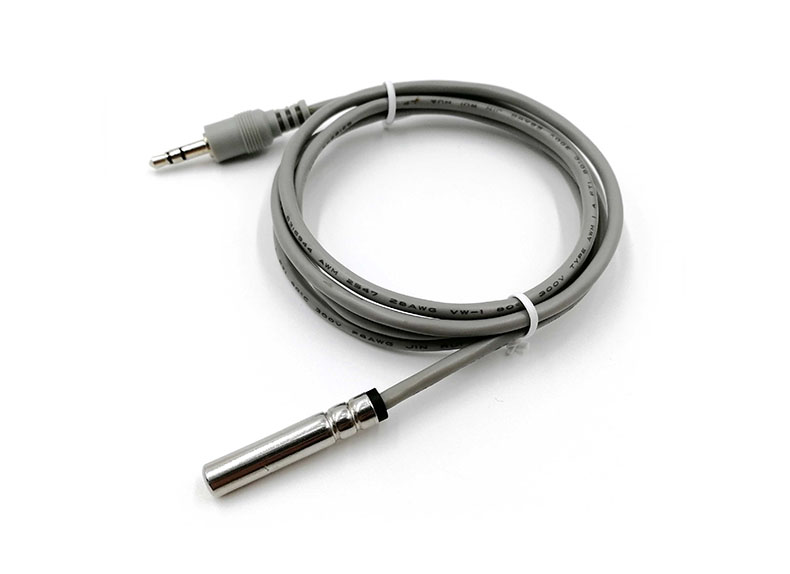

Sensor de temperatura com termístor NTC 10K — Resposta rápida, Conector jack 3.5mm
• Conector jack de 3.5mm para ligação fácil
• Termístor NTC 10K — Medição de temperatura estável
• Resposta rápida com desempenho de medição fiável
• Design compacto para uma instalação flexível
• Opções personalizadas de cabos, sondas e conectores
• HVAC, Eletrodomésticos e Sistemas de Controlo de Temperatura
Estão disponíveis sondas, cabos e conectores personalizados.
Explore as nossas capacidades de personalização →
Explore as nossas capacidades de personalização →
Desenho mecânico
Dados técnicos
Elemento sensor: Termístor NTC 10K
Tolerância do sensor: ±1%, ±2.5%, ±5% (a 25°C)
Intervalo de temperatura de funcionamento: -40°C a 125°C，
Caixa do sensor: Caixa em tubo de aço inoxidável com extremidades fechadas (SS304 / SS316)
Cabo: cabo «PVC»
Terminação: conector de áudio de 3.5mm
Opções disponíveis
|
Cabo |
Cabo de PVC, cabo TPE, cabo de silicone, cabo trançado de aço inoxidável, cabo PTFE, cabo FEP, cabo PFA, cabo Shielded |
|
Comprimento do cabo |
100 mm – 1000 mm, comprimentos personalizados disponíveis mediante pedido |
|
Conector / Terminação |
2.5 mm / 3.5 jack de áudio mm, RJ11 / RJ12 / RJ45 / RJ50 conectores, M5 / M8 / M12 conectores, GX12 conectores XH / PH / SM / JST, 5557 Conector (Molex KK), Terminal de pá de garfo, Terminal de anel, Terminal de pin |
|
Habitação |
Caixa sobremoldada, caixa de tubo de aço inoxidável de ponta fechada (SS304 / SS316), caixa roscada de parafuso, caixa de mola carregada. Suporte de anel, carcaça de montagem de superfície, carcaça de agulha |
|
Elementos dos sensores |
NTC 1KΩ, NTC 2KΩ、NTC 3.3KΩ、NTC 5KΩ，NTC 10kΩ，NTC 20KΩ、NTC 50KΩ，NTC 230KΩ，NTC 100KΩ |
